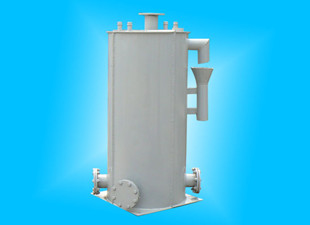

1、产品用途

　本煤气排水器分二室、三室、四室、五室、六室等多种结构，分别适用于计算压力低于15000、25000、35000Pa、45000Pa、55000Pa、65000Pa的各种煤气管道，及时排除管道中的冷凝水。

2、结构特点

     2.1本排水器不设固定水管，采用在观察孔处定期检查给水的办法。第一次开工灌水时，需打开顶盖上的1″管帽排除空气。

     2.2插入敞开室的蒸汽管，视气候条件确定是否需要外接蒸汽；在不接蒸汽管时需将1″管帽盖上。

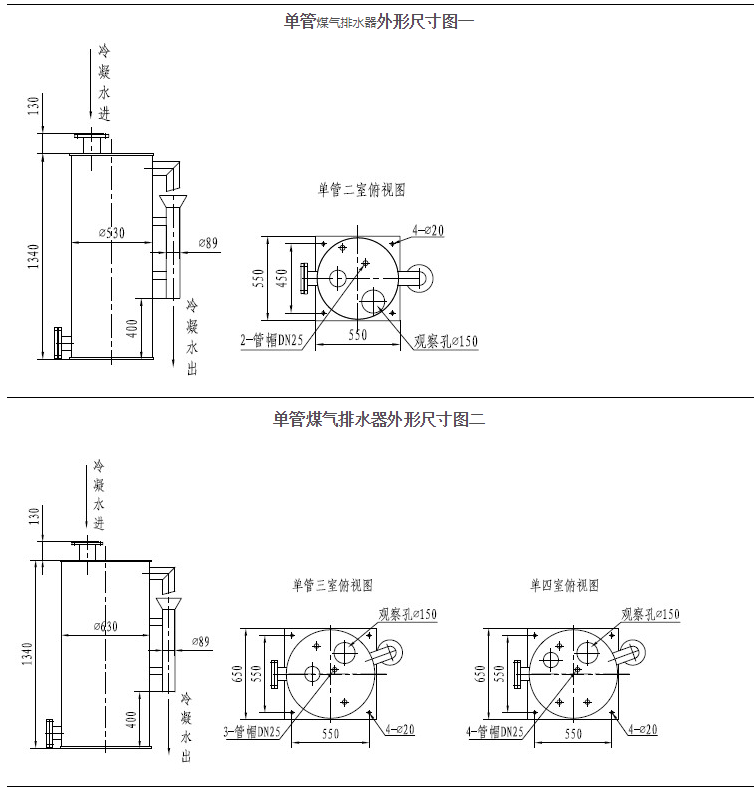

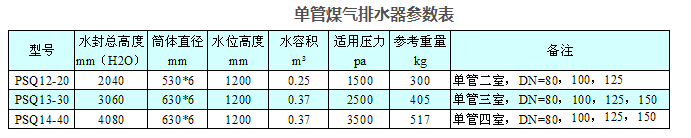

     2.3外形及相关尺寸见下图和附表。

说明: 1、DN为接管通径，DN=80,100,125,150;

　　 2、示例：煤气管道最大压力为20000Pa，接管规格133×4.5，应选型号：PSQ13-30-125,其中“30”为水封高度3000mm。

　　 3、换算：1mmH2O=9.80665Pa
